ジャッキ & ユニット
製品カタログ(PDF)はこちらからご覧ください。(ポータブルドリルアルファ2資料2枚目に情報あり)
サンプラやケーシングの回収に!
現場の負担を軽減して、作業効率アップ!

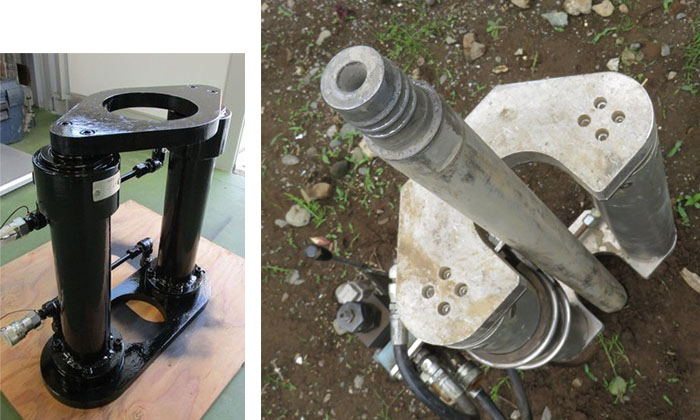

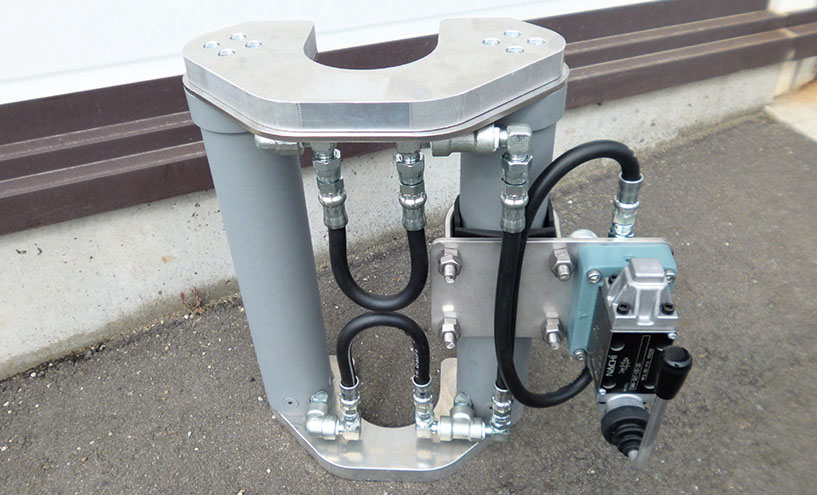

土壌調査でのサンプリングなどで、掘削深度まで打込んだサンプラやケーシングを引き上げる作業の味方がジャッキ。油圧ユニットにつなげ、ホルダ・ホルダピースを上に載せ、引き上げたいツールを把持して引き上げます。そして「力も欲しいが、もう少し軽ければ、現場での持ち運びや積込みに助かる」との声に応えるべく登場したのが、アルミ材をメインに使用した油圧ジャッキ「J5000」です。

主な仕様
全長 | 365mm | 引上力 | 50〜100kN |
全高 | 390〜640mm | ストローク | 250mm |
全幅 | 240mm | 引上速度 | 0.8〜1.0m/min |
重量 | 19Kg | 最大管径 | 90mm |
※操作レバー付き。
※さらに引上力の大きい「油圧ジャッキJ8000」も製作実績あります。
※引上力、引上速度は組合わせるユニット(下記「選べるユニット1~3」をご参照ください)により変動します。
※仕様は予告なく変更する場合があります。
※さらに引上力の大きい「油圧ジャッキJ8000」も製作実績あります。
※引上力、引上速度は組合わせるユニット(下記「選べるユニット1~3」をご参照ください)により変動します。
※仕様は予告なく変更する場合があります。

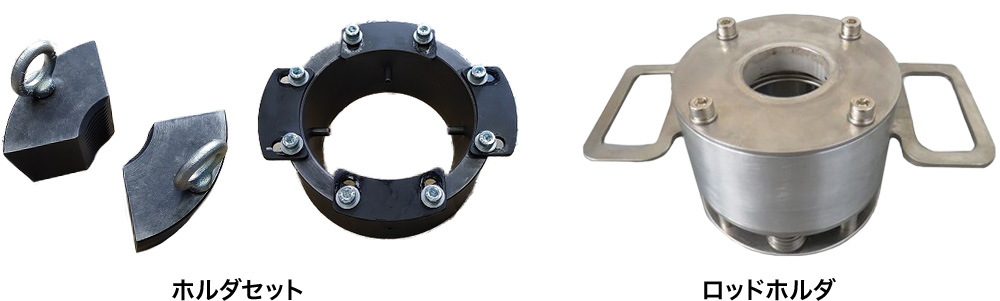

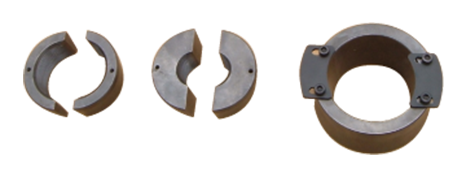

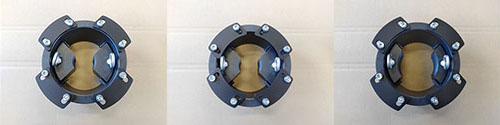

把持具 ホルダ(持ち手つき) & ホルダピース
ホルダピースサイズは、ご相談ください。

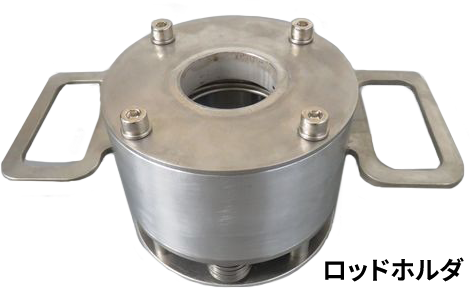

ホルダ&ホルダピースの代わりに、ロッドホルダも使用できます。

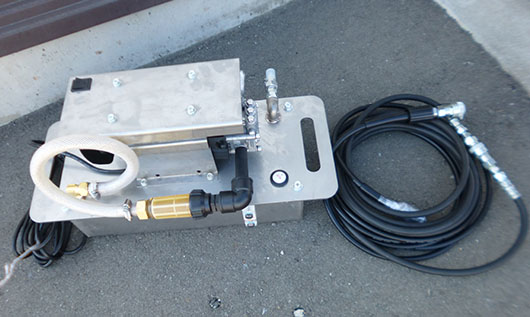

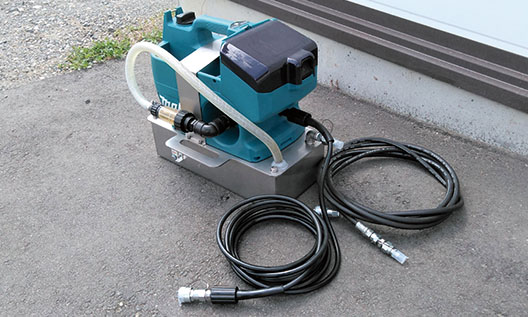

選べるユニット1 バッテリー式油圧ユニットHP36V(5m油圧ホースつき)
発電機を持たずに現場に行けます。
乗り込み前に電池の充電が必要です(18V 6.0Ah 2個使用)。
主な仕様
全幅 | 340mm |
全長 | 430mm |
全高 | 390mm |
重量 | 21kg |
動力 | DC36V |
圧力 | max8MPa |
吐出量 | max5.5L/min |
接続 | R1/4 |

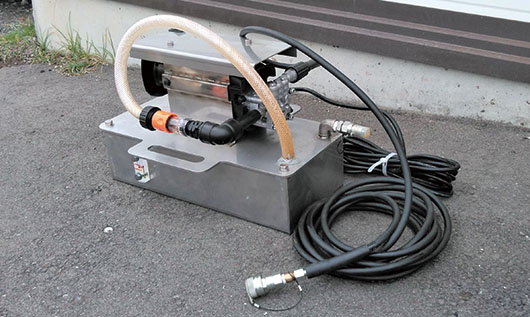

選べるユニット2 コード式ユニットHP100V(5m油圧ホースつき)
家庭用100V電源で稼働します。
主な仕様
全幅 | 330mm |
全長 | 430mm |
全高 | 300mm |
重量 | 20kg |
動力 | AC100V |
圧力 | max10MPa |
吐出量 | max5L/min |
接続 | R1/4 |

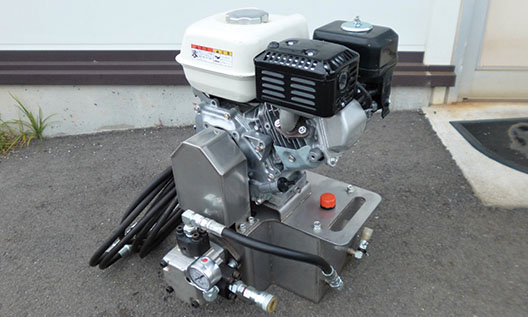

選べるユニット3 エンジン式「HP3」(5m油圧ホースつき)
ガソリンエンジンで稼働します。
主な仕様
全幅 | 400mm |
全長 | 360mm |
全高 | 550mm |
重量 | 38kg |
原動機 | 4サイクルガソリンエンジン |
GX120 2.1KW/3600rpm | |
圧力 | max16MPa |
接続 | R1/4 |

価格・納期はお問合せください。いずれも受注生産です。
