「ばね」という機械要素について vol.3 スプリング・ラビリンス ばね用語-用途

「ばね」という太古の昔から人類が付き合っている機械要素について勉強を始めた。

まずは、世界に誇る日本工業規格JIS B0103:2012 ばね用語(Springs-Vocabulary)のおさらい。

JIS B0103:2012 ばね用語(Springs-Vocabulary)では、「ばね」をこのように定義している。
たわみを与えたときにエネルギーを蓄積し、それを解除したとき、
内部に蓄積されたエネルギーを戻すように設計された機械要素。

すなわち、弾性を利用したパーツは基本的に「ばね」属といえ、なにがしかに分類されることになる。

ならばこれはなんという「ばね」に該当するのか、JISに挑む姿勢を見せたい。

JIS3100 板ばね

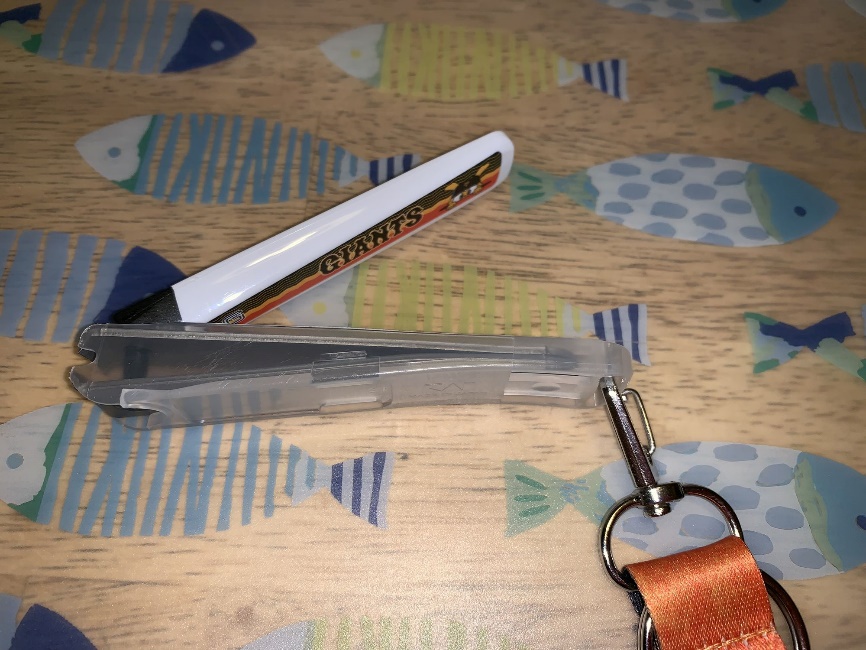

爪切り


力を抜くと、原形に戻る弾性を利用している道具であり、
ばね板で構成されているので、「板ばね」ということになる。

JIS3100 板ばね
板状の材料をもちいたばねの総称。
狭義には、ばね板で構成されたばねを指す。

IS3110 重ね板ばね

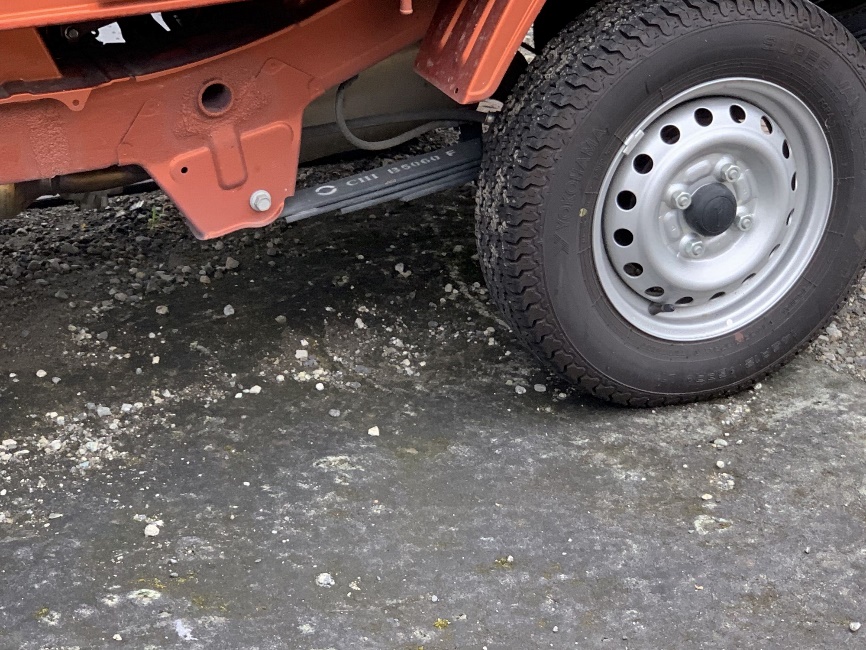

トラックのサスペンション


板ばねのたわみによって、走行中の衝撃を吸収する機械要素。
このばねは「重ね板ばね」ということになる。

JIS3110 重ね板ばね
ばね板を重ね合わせて構成した板ばね。

JIS3840 円弧状ばね

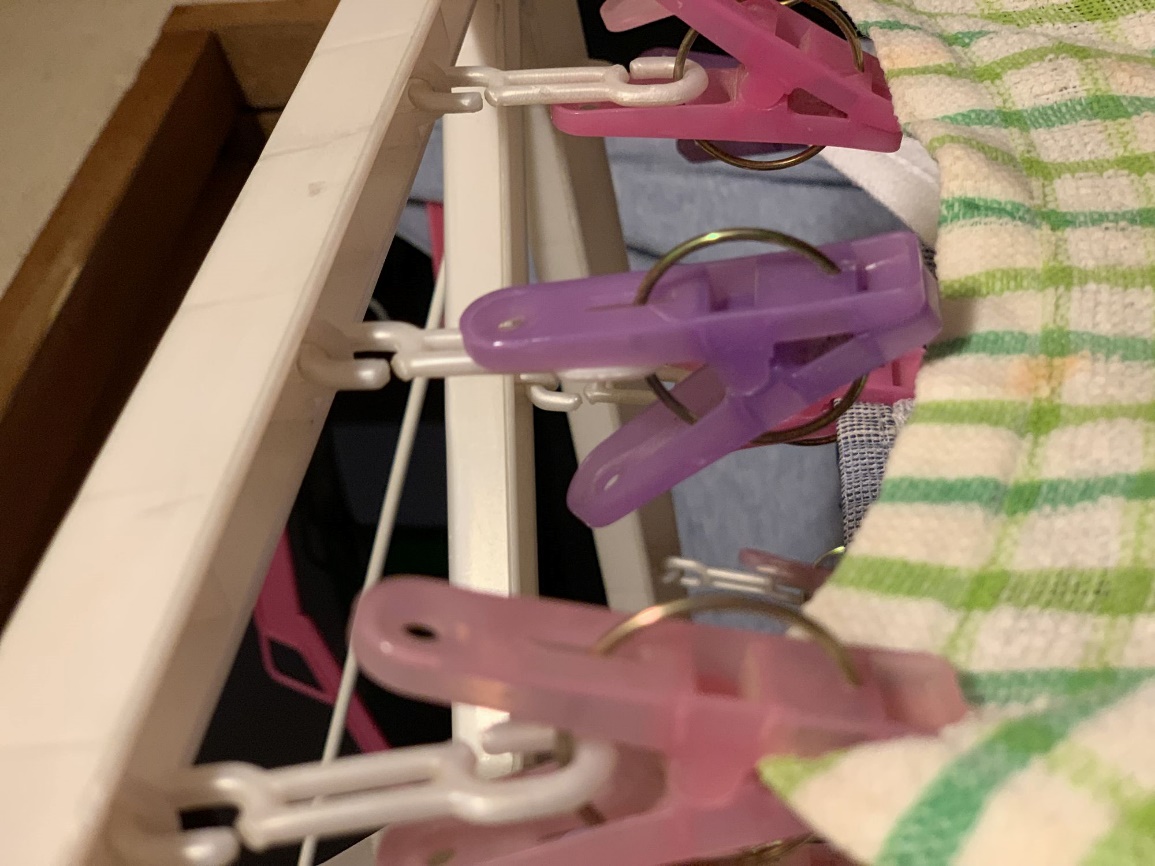

洗濯バサミ


力を抜くと、原形に戻る円弧状の線の弾性を利用している道具。
このばねは「円弧状ばね」ということになる。

JIS3840 円弧状ばね
線または薄板を用いた円弧状(U字形または双曲線状)のばねの総称。

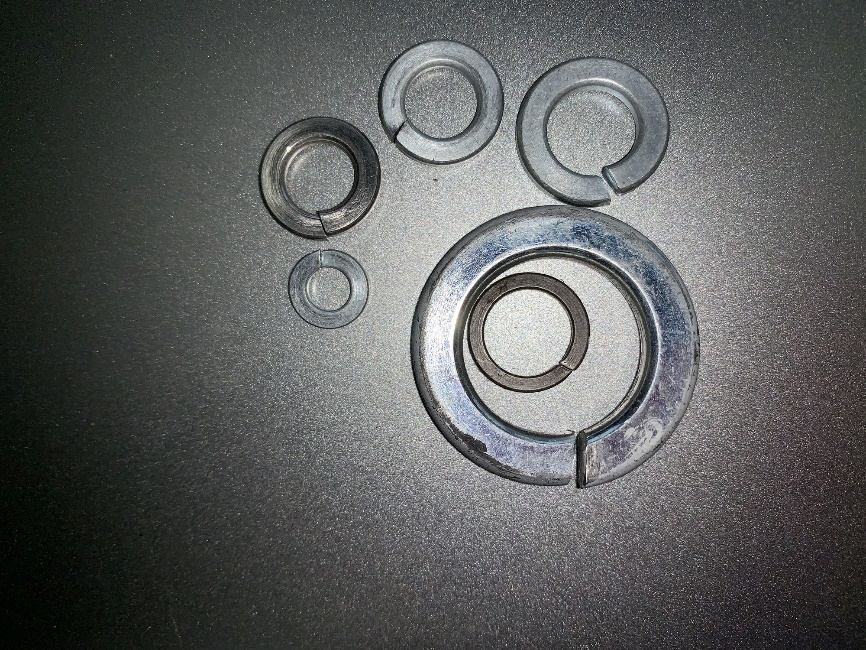

JIS2120 ばね座金

ばね座金(スプリングワッシャ)


ボルト、ナットの座金。
ネジの締めつけで肉厚までつぶれ、切れ目がボルト等と非締結部品に食い込んで緩み止め効果を得る機械要素。

JIS2120 ばね座金
ボルトの緩み止めに用いるばね作用を利用した座金の総称。


自分が設計しない、見慣れない「ばね」を探し出しJISに挑んでみたものの、
必ず何かしらの「ばね」に該当するように用途分類されている。
それもそのはず、世界に誇る日本工業規格JIS B0103:2012 ばね用語 b)用途では、
2100ファスナばね、2110止め輪と始まり、……と続き、3850円盤ばね まで、実に89種もの定義がある。
中には、3290コイルドウェーブスプリングなどという、見たこともないと思われるものまで用途が定義されている。

スプリング・ラビリンスの出口はどこにある??どういう結末にすればよいのだろう。

vol.4に続く
